Eigenbau: SE-Detektor (Static Electricity)

[Markus]

Auf YT bin ich auf ein interessantes Kleinprojekt gestoßen, welches dort als EMF-Detector beschrieben wird. Bis auf den Batteriehalter (für drei 1,5 Volt AAA-Batterien) hatte ich alles von anderen Projekten noch zuhause. Also alles zusammengelötet, geschraubt und eingebaut (Größe der Box: 8,5 x 5,5 x 2cm). Nach ein paar Tests hat sich jedoch herausgestellt, dass dieses Teil kein EMF-Detektor ist, sondern auf statische Elektrizität reagiert. Bei manchen Projekten ist es so wie bei Forrest Gump und seiner Pralinenschachtel: Man weiß nie, was man bekommt.

Verwendete Teile

Goobay 48143 AAA (Micro) Batteriehalter, Lose Kabelenden, Schaltbar (3,42 €)

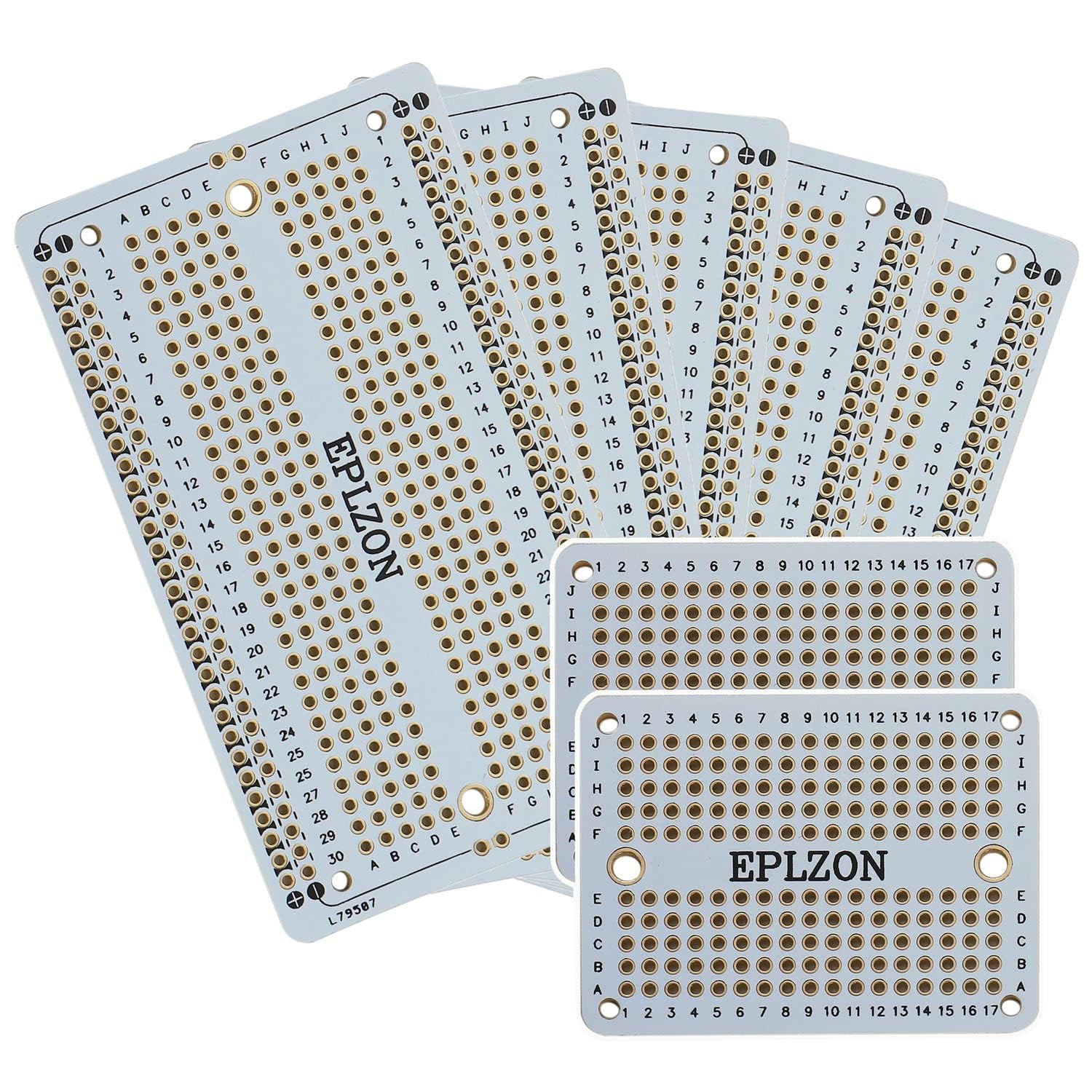

EPLZON Prototype Board Lötbares Breadboard Doppelseitig, 5 Stück + 2 Stück,Weiß (13,10 €, 1 Stk. verwendet: 1,87 €))

Goodma 7 Stück Mixed Sizes Rechteckige Leere Mini-Organizer-Aufbewahrungsbox aus durchsichtigem Kunststoff mit Klappdeckel (14,11 €, 1 Stk. verwendet: 2,01 €)

Bingfu FM Antenne DAB Digital TV Hybrid Radio Antenne 6 Abschnitte Teleskopantenne 2 Kit (8,96 €, 1 Stk. verwendet: 4,48 €)

Weitere Kleinteile: Nylon-Abstandhalter, selbstsichernde Muttern, aktiver Buzzer, Jumperkabel, 1x LED 3x Transistor: ca. 3 €

Summe: 14,78 €

Ein kurzes Demo-Video (die seltsamen Hintergrundgeräusche sind von mir, wie ich mit den Füßen am Teppich herumschrubbere, um mich statisch aufzuladen ):

[Markus]

Ich habe mich noch etwas mit dem SE-Detektor beschäftigt, vor Allem mit dem "Phänomen" Erdung. Intern ist die Erdung mit dem Minus der Batterie verbunden, was zu bescheidenen Werten (= Ausschlägen) führt. Nun habe ich das Ganze nochmal ausgebaut, ein Loch für die Buchse gebohrt und die Minus-Leitung dieser Buchse intern mit dem Ground des Breadboards verlötet. Den Stecker habe ich mit einem Kabel mit Krokodilklemme verlötet, damit man das Kabel nicht fix ist, sondern bei Bedarf ein- bzw. ausgesteckt werden kann.

Ich muss jedoch zugeben, dass ich nicht sicher bin, ob sich der ganze Aufwand ausgezahlt hat. Bei angeschlossenem Erdungskabel haben sich die Werte zwar etwas verbessert, jedoch nicht so wie erhofft. Zudem kommt es auch darauf an, ob man selbst geerdet ist, wenn man die Antenne berührt.

Hier ein kurzes Vergleichsvideo:
